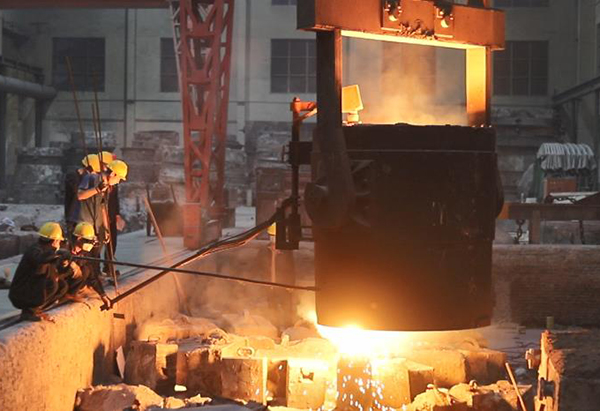

浇注系统引入位置对铸钢件厂家 来说，位置是否选对对铸钢件的内外质量的影响是很大的，也因浇注系统设置不当会 造成了一系列的产品质量问题。

       今天厂家从两件铸钢件产品说一下浇注系统引入位置对其影响。先说大家认识的产品渣罐吧。厂家接的一个渣罐订单，毛重35吨，材质ZG45，根据客户提供图纸显示产品表面的 筋板 很多。厂家当时设计浇注方向是大口向上，浇注主要从侧底浇注，因渣罐体积大，因此在其端面又设置一个浇口。可厂家通过模拟软件和多年的铸造经验发现这样对铸钢件 -渣罐的浇注，容易导致渣罐 吊耳座处皮下裂纹现象。需要改进其浇注系统引入位置，从 上层浇口的入水位置避开大冒口下热集中区 ，这样生产的出的产品质量稳定，也没有裂纹现象等；另外一个产品就是锚唇 铸件，这个产品主要用在船上，也是体积大，不过壁薄厚度在 20-30mm。以前厂家在没有改进前浇口设置在内圆冒口下，产品浇注出来后发现其表面水纹多也有砂眼。经过多次排查和设计，发现浇口从产品最低外 浇注，正对 浇注位置安置一个小冒口， 这时铸钢件厂家 发现其表面质量突飞猛进基本没有了水纹，砂孔也基本没有而且产品基本不需要处理。
