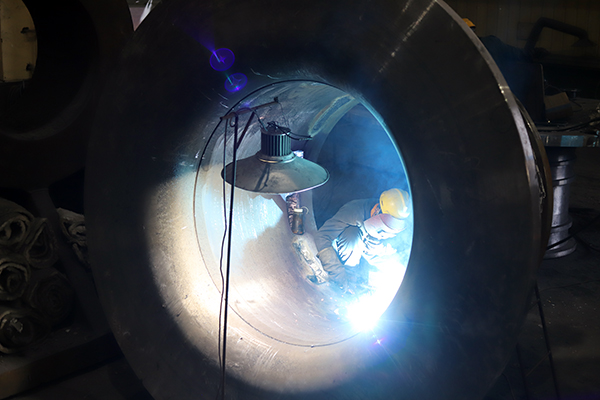

铸钢件厂家对大型铸钢件出现缺陷，出现缺陷肯定对其修补，那该如何进行修补？厂家第一时间对铸钢件的缺陷进行焊补修复。厂家在焊补铸钢件缺陷的时候，需根据不同的缺陷来采取不同的焊补。

1.当铸钢件有裂纹，需要看裂纹是在铸件的厚壁还是薄壁，然后根据具体情况选适合的焊补。当裂纹比较浅或位于铸件薄壁时，看裂纹的长短，短裂纹可采用用直通法和逆向法焊补，长裂纹采用分段退焊法和跳焊法焊补；对厚壁处的裂纹和冷隔缺陷，可采用分步焊法。

2.当大型铸钢件出现大面积缺肉和尺寸不足时，厂家需要采用平面堆焊法。在堆焊时，两个相邻焊缝的熔合宽度应该要是焊缝宽的1/3，要求每一条的焊缝宽窄一致。多层堆焊的时候，层间焊道应该要相互垂直，以改善应力状态，防止焊件出现变形和裂纹缺陷。

3.当较大缺陷的铸钢件进行焊补的时候，缺陷在一般的部位的话采用镶嵌金属块法，这个比较适合用于低、中碳钢和低合金钢；在比较次要部位上的话，低碳钢件用填充圆钢法；其中需要注意的是，在焊补铸钢件时铸钢件厂家对镶嵌金属块材质和焊补母材相近或相同，形状和缺陷处相似，尺寸接近，填充圆钢采用的是含碳量小于0.3%的碳钢。
